DF FIX : dépoussiéreur industriel fixe 5,5 à 7,5 kW, jusqu'à 3 900 m³/h, décolmatage automatique

L'unité centrale d'une installation d'aspiration

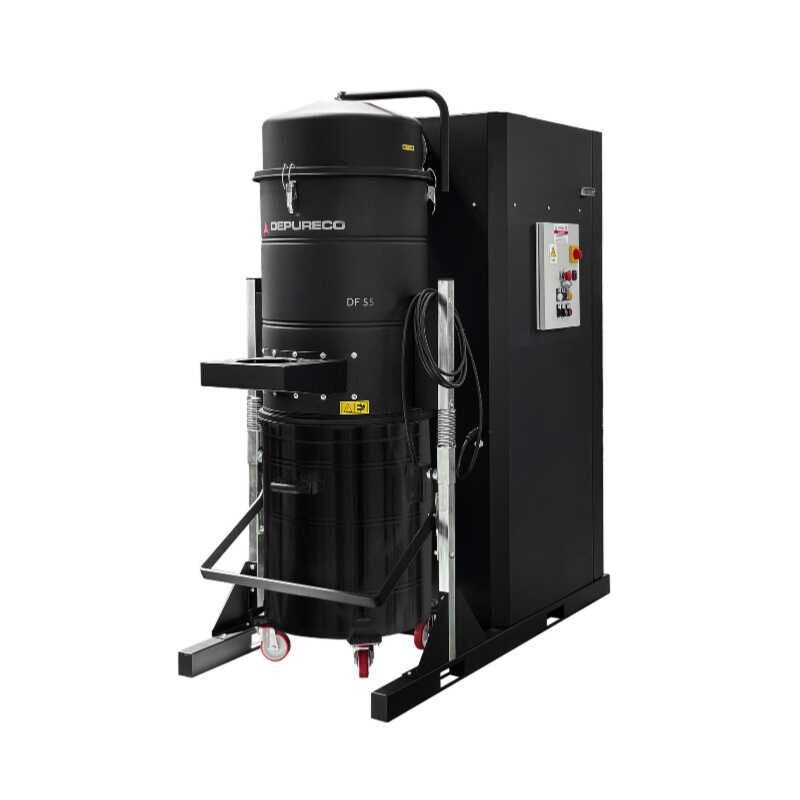

Le DF FIX est un dépoussiéreur industriel de grande puissance destiné à un usage fixe. Sa vocation n'est pas le captage sur un poste isolé mais le rôle de groupe d'aspiration central dans une installation desservant plusieurs points de prélèvement par un réseau de gaines.

Cette destination explique toute sa conception : puissance élevée, décolmatage automatique pour un fonctionnement sans intervention, armoire électrique intégrée, prédisposition au pilotage à distance. C'est un équipement de process, pas un appareil de nettoyage.

Ventilateur triphasé, jusqu'à 3 900 m³/h

L'aspiration est assurée par un ventilateur électrique triphasé en 400 V, disponible en deux puissances.

Le DF FIX 55 développe 5,5 kW (7,5 CV) pour un débit de 2 700 m³/h et un vide maximal de 517 mmH₂O.

Le DF FIX 75 développe 7,5 kW (10 CV) pour un débit de 3 900 m³/h et un vide maximal de 575 mmH₂O.

L'écart entre les deux porte principalement sur le débit, qui progresse de 44 %, tandis que la dépression augmente plus modestement. Le choix se fait donc sur le nombre de points de captage à desservir et la section totale du réseau, plus que sur la résistance du circuit.

Sur les deux modèles, le niveau sonore est contenu à 74 dB(A), une valeur remarquable pour ce niveau de débit et une condition de cohabitation avec des zones de travail occupées.

La dépression la plus élevée de la gamme dépoussiérage

Avec 480 à 539 mmH₂O de dépression statique, le DF FIX dispose de nettement plus de réserve que les modèles mobiles de la gamme. Ce n'est pas un détail sur une installation centralisée.

Un réseau de gaines génère des pertes de charge que le point de captage seul ne produit pas : longueur de conduits, coudes, réductions, multiplication des piquages. Une dépression insuffisante se traduit par des vitesses d'air trop faibles en extrémité de réseau, donc des poussières qui se déposent dans les gaines au lieu d'être transportées. La réserve de dépression du DF FIX est ce qui permet de dimensionner une installation sans compromis sur les branches les plus éloignées.

La bouche d'aspiration de Ø 200 mm est cohérente avec ce rôle de collecteur principal.

Décolmatage automatique du filtre

C'est la caractéristique qui distingue cette gamme des dépoussiéreurs mobiles, et elle est déterminante pour un usage continu.

Sur un dépoussiéreur à secouage manuel, la charge progressive du média réduit le débit, et donc l'efficacité de captage à la source. Il faut intervenir régulièrement, ce qui suppose un opérateur disponible et une baisse de performance entre deux interventions.

Le système de nettoyage automatique supprime cette contrainte. Le filtre est décolmaté à intervalles réguliers sans intervention humaine, ce qui maintient le débit stable en permanence. Sur une installation centralisée qui tourne pendant tout le cycle de production, c'est la condition d'une efficacité constante, et pas seulement d'un confort d'exploitation.

Filtration classe M, 45 000 cm²

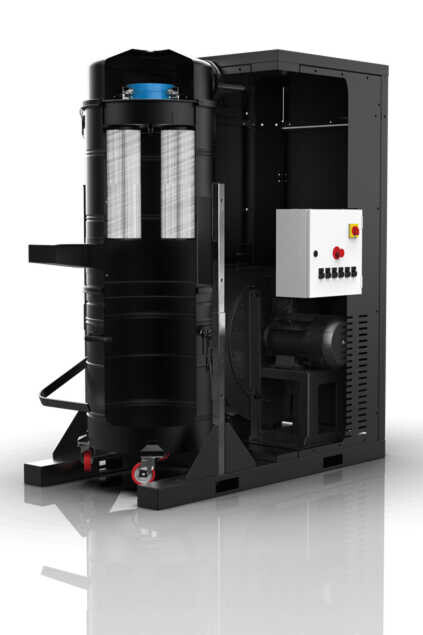

La filtration est assurée par un filtre en étoile en polyester de classe M (EN 60335-2-69), avec 45 000 cm² de surface filtrante et une rétention à 1 micron. La géométrie en étoile garantit le passage de l'air même lorsque le média se charge, et la combinaison avec le décolmatage automatique maintient les performances dans la durée.

Bac de récupération 175 litres

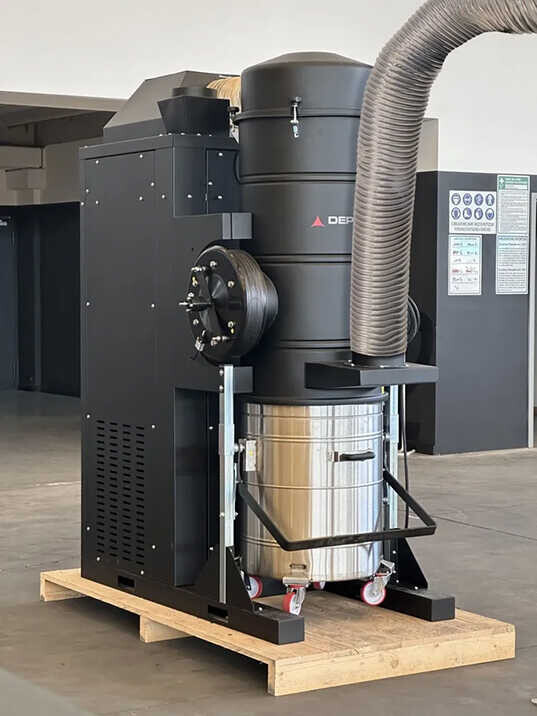

La poussière captée est recueillie dans une cuve en acier de 175 litres, la plus grande capacité de la gamme dépoussiérage. Ce volume est cohérent avec un fonctionnement continu : sur une installation qui tourne toute la journée, une cuve sous-dimensionnée impose des vidanges trop fréquentes et annule le bénéfice de l'automatisation du décolmatage.

Un support pour chariot élévateur est inclus de série, ce qui permet le repositionnement de la machine et la manutention de la cuve chargée sans effort.

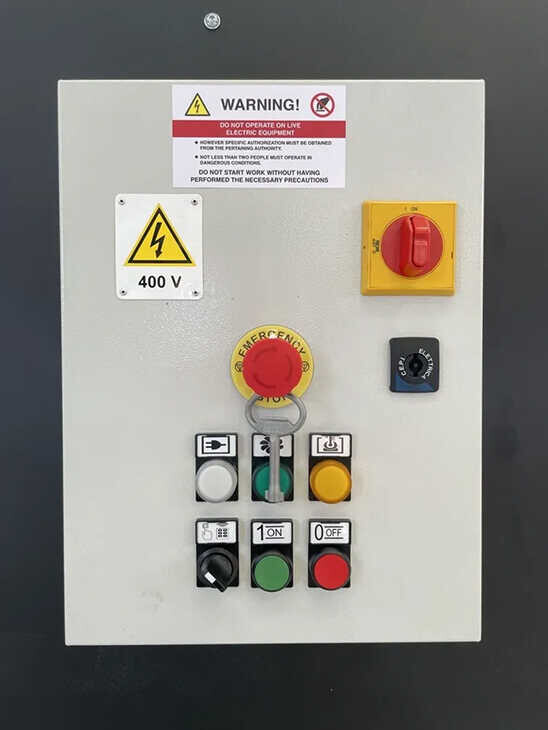

Armoire électrique et pilotage à distance

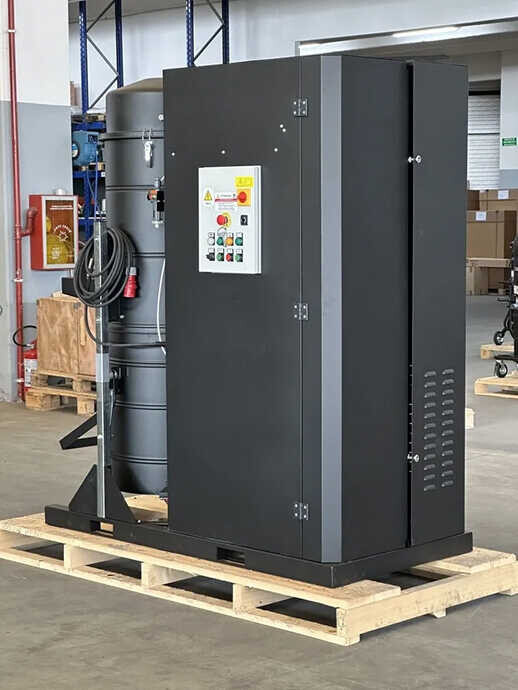

Une armoire électrique est fournie de série, ce qui évite une intégration électrique à concevoir sur site et simplifie considérablement la mise en service.

La machine est en outre prédisposée pour le contrôle à distance. Elle peut donc être asservie à un automate, à une machine de production ou à un pupitre déporté : le dépoussiéreur démarre et s'arrête avec le process plutôt que d'être piloté manuellement. C'est ce qui achève d'en faire un composant d'installation plutôt qu'un équipement autonome.

Encombrement et implantation

La machine mesure 1 670 × 850 mm au sol pour 1 980 mm de hauteur et pèse 220 kg. Ce sont des dimensions d'équipement fixe : implantation, passage de porte, hauteur sous plafond et moyen de manutention à la réception sont à valider en amont de la commande.

Applications types

Installations d'aspiration centralisée, ateliers multipostes, industrie du bois, plasturgie, métallurgie et chaudronnerie, agroalimentaire, chimie, industrie du recyclage. Toute configuration où plusieurs points de captage doivent être desservis par une unité unique, ou où le dépoussiérage fait partie intégrante du cycle de production.

Version ATEX

Une déclinaison certifiée ATEX de cette gamme est disponible pour les emplacements soumis à zonage. Les caractéristiques et le domaine d'emploi diffèrent de la version standard présentée ici.
