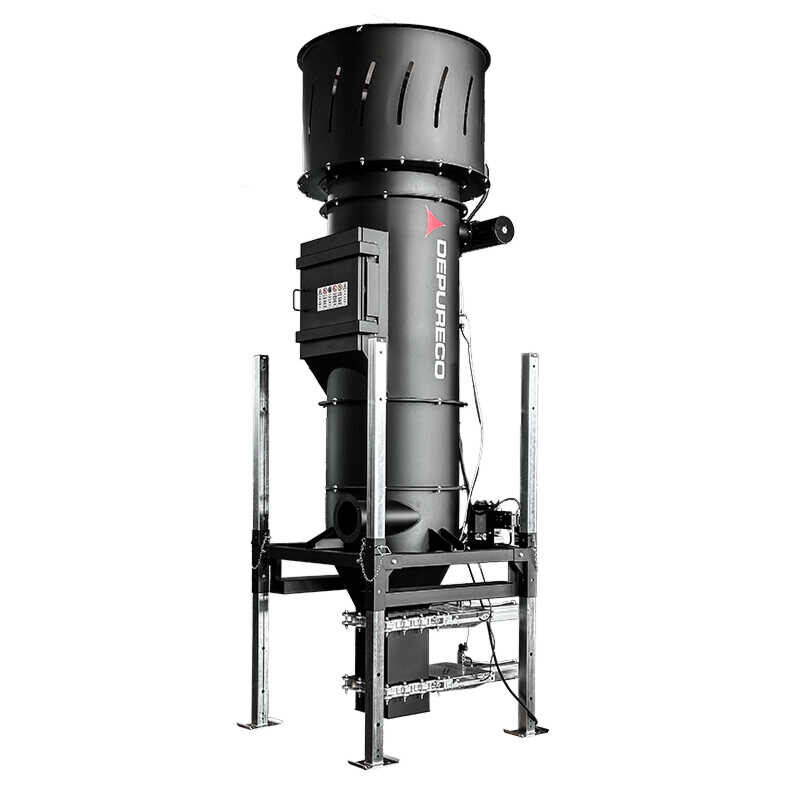

AF : dépoussiéreur industriel très haut débit 4 à 7,5 kW, 4 cartouches 340 000 cm², décharge canalisée

Une unité de filtration, pas un équipement mobile

L'AF est un dépoussiéreur industriel à très haut débit d'air, conçu pour les poussières fines. Contrairement aux dépoussiéreurs mobiles de la gamme, ce n'est pas un appareil qu'on déplace d'un poste à l'autre : c'est une unité de filtration d'installation, montée sur structure et raccordée à un réseau d'aspiration.

Sa vocation est de traiter en continu de grands volumes d'air chargé, avec une capacité de filtration qui n'a pas d'équivalent dans les formats mobiles. Elle se conçoit à l'échelle du site, pas du poste de travail.

Une capacité de filtration hors norme

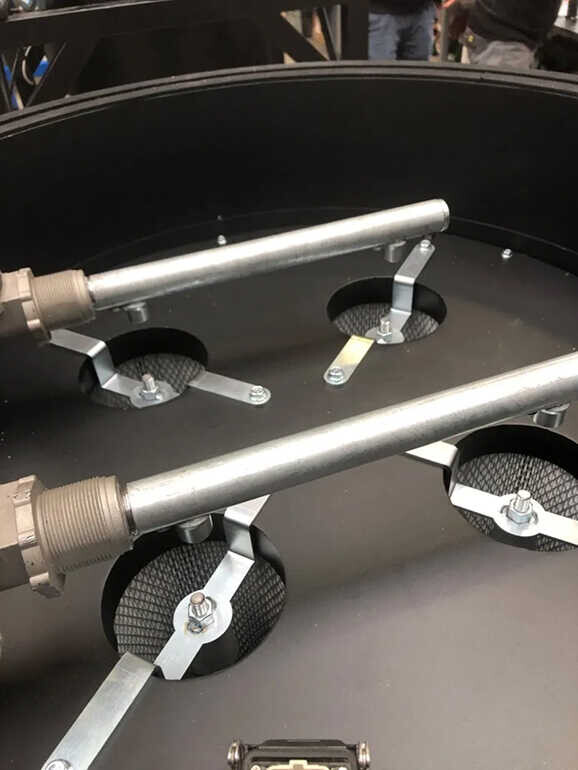

C'est l'argument central de cette gamme. La filtration est assurée par quatre cartouches en polyester antistatique de classe M (EN 60335-2-69), totalisant 340 000 cm² de surface filtrante avec une rétention à 1 micron.

L'ordre de grandeur mérite d'être posé. Un dépoussiéreur mobile de la gamme offre 24 000 à 45 000 cm². L'AF en propose sept fois plus, à puissance de ventilateur pourtant comparable.

La conséquence est double. D'une part, la charge par unité de surface filtrante devient très faible, ce qui maintient une perte de charge minimale et donc un débit stable dans la durée. D'autre part, la durée de vie des cartouches s'allonge considérablement, ce qui compte sur un consommable de ce format.

Le média antistatique est un choix cohérent avec le traitement de grands volumes de poussière fine, qui génère des charges électrostatiques par frottement dans les gaines et sur le média.

Décolmatage automatique séquencé

Le système de nettoyage automatique envoie un flux d'air à contre-courant à travers les cartouches, décrochant la poussière accumulée en surface. Avec quatre cartouches, le décolmatage s'opère en alternance : pendant qu'une cartouche est nettoyée, les trois autres continuent de filtrer, et le captage ne s'interrompt pas.

Sur une installation qui tourne pendant tout le cycle de production, c'est ce qui garantit une efficacité constante sans intervention d'opérateur. Toute baisse de débit sur un dépoussiéreur se traduit directement par une perte d'efficacité de captage à la source, donc par une exposition accrue des opérateurs : le maintien du débit n'est pas un confort d'exploitation mais une exigence de sécurité.

Trois configurations de ventilateur

Les trois versions partagent la même structure, la même filtration et le même encombrement. Elles se distinguent par le ventilateur.

L'AF 40 développe 4 kW (5,5 CV) pour 2 200 m³/h et 340 mmH₂O de vide maximal.

L'AF 55 développe 5,5 kW (7,5 CV) pour 2 700 m³/h et 517 mmH₂O.

L'AF 75 développe 7,5 kW (10 CV) pour 3 900 m³/h et 575 mmH₂O.

Le choix se fait sur le volume d'air à traiter et la perte de charge du réseau. Il faut noter que l'écart entre les deux premières versions porte autant sur la dépression, qui progresse de 52 %, que sur le débit, qui n'augmente que de 23 %. L'AF 55 apporte donc surtout de la réserve pour les réseaux longs ou complexes, quand l'AF 75 apporte du volume.

La bouche d'aspiration de Ø 200 mm est commune aux trois versions.

Accès latéral pour la maintenance

La machine dispose d'une fenêtre latérale donnant accès aux cartouches. Ce détail de conception a des conséquences pratiques importantes sur une unité de cette taille.

Sans accès dédié, le remplacement de cartouches sur une structure de plus de quatre mètres suppose un démontage partiel, une nacelle ou un échafaudage, et une immobilisation prolongée. La fenêtre latérale ramène l'opération à une intervention simple et rapide, ce qui réduit le temps d'arrêt de l'installation et le coût de maintenance sur la durée de vie de l'équipement.

Évacuation continue ou intermittente

Le système de collecte est une décharge canalisée, et plusieurs modes d'évacuation sont disponibles selon la configuration retenue.

L'évacuation continue convient aux installations traitant un flux constant de matière, où la poussière collectée doit être extraite en permanence sans arrêter le process.

L'évacuation intermittente convient aux applications à débit variable, avec extraction périodique.

La collecte en big-bag permet de recueillir de grandes quantités de matière dans un contenant unique, manutentionnable au chariot élévateur et directement orientable vers la filière d'élimination ou de valorisation, sans transvasement ni remise en suspension de la poussière.

Une évacuation localisée est également proposée pour restituer le matériau à un point précis, par exemple en reprise de matière.

Un support pour chariot élévateur est inclus de série.

Encombrement et implantation

C'est le point à intégrer dès la conception du projet. La machine mesure 1 402 × 1 130 mm au sol pour 4 279 mm de hauteur en service, et pèse de 409 à 455 kg selon la version.

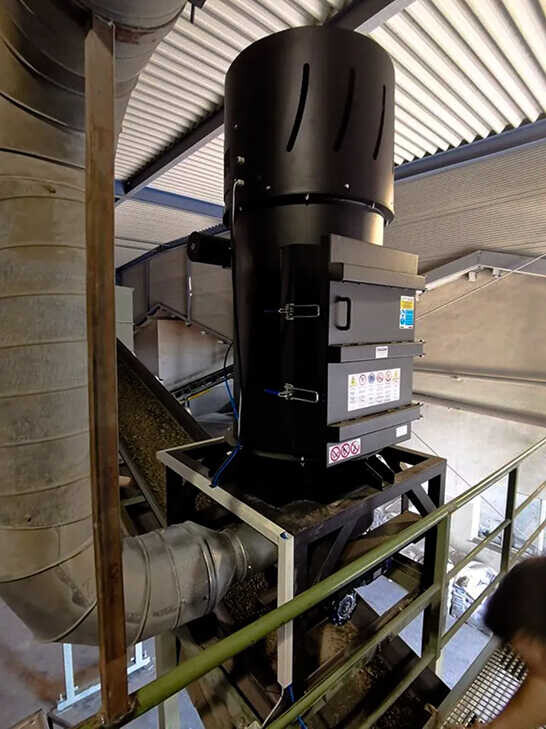

Une hauteur compacte de 2 580 mm est prévue pour le transport et la manutention, mais la configuration de travail exige une hauteur libre supérieure à quatre mètres. Cette contrainte oriente l'implantation vers les halls industriels, les zones techniques dégagées ou l'extérieur.

Le niveau sonore reste contenu entre 73 et 75 dB(A) selon la version.

Applications types

Installations d'aspiration centralisée de grande capacité, industrie du bois et de la transformation du papier, plasturgie, agroalimentaire, chimie, métallurgie, cimenterie, industrie du recyclage, traitement de granulats. Toute installation traitant un volume d'air important chargé de poussières fines, où le dépoussiérage est intégré au process et fonctionne en continu.
